| MOQ: | 1 |
| 가격: | negotiable |
| 표준 포장: | 공기 충전 건 |
| 공급능력: | 달 당 30 PC |

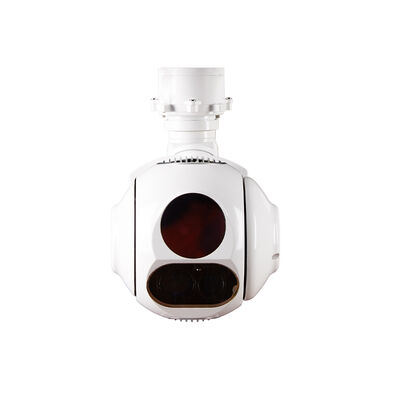

3축 지로 안정화 전기 광적 추적 시스템 기말 실화
TS120BT는 3축 지로 안정된 전기 광학 UAV 기말 카메라, 360° 연속 회전 서보 모터, 내장된 640x512 해상도 IR 센서 및 1km 레이저 원격 측정기,전체 무게는 약 780g입니다..TS120BT-01 가벼운 무게, 성숙하고 높은 안정화 정확성 판 타일 서보 시스템 기술을 가진 공기 중 전기 광학 캡슐, 그리고 수 있습니다, 그것은 또한 UAV에 조립 될 수 있습니다,선박과 차량을 해양과 공기의 필요를 충족시키기 위해.
기능
1- 감지 영역에 대한 적외선 비디오와 이미지를 제공
2고 정밀 시각 축 안정화 기능
3목표물을 탐지하고 인식할 수 있습니다.
4. 지원 검색, 추적, 잠금, 안내, 등 작업 모드
5문자 덮개, 사용자 지정 및 표시 기능
6. 자체 검사 및 오류 진단 기능을 가지고
7목표 위치 및 레이저 거리를 지원
8자기 검사 및 결함 진단
사양
| IR 센서 | IR 타입 | LWIR (냉각 없이) |
| 파장 | 8μ14μm | |
| 결의 | 640x512 | |
| 픽셀 | 12um | |
| NETD | 50mk | |
| 초점 길이가 | 25mm/F10 | |
| 수직선 | 17.4o × 14o | |
| 거리 | 사람: 탐지 0.7km; 인식 0.22km 차량: 탐지 4.2km; 인식 1km |
| 레이저 원격 측정기 | 파장 | 905nm |
| 성능 | 3m~1km | |
| 범위 거리 | 3~1000m | |
| 범위 정확성 | ±3 |
| 세르보 시스템 | 회전 한계 | 360o 연속 판, 피치: -110 ° ~ + 10 o | ||||
| 각도 정확도: | ≤2mrad | |||||
| 안정화 정확도 | ≤100μrad ((1σ) ((2°/Hz,1°/Hz 스윙) | |||||
| 최대 각속도 | ≥50°/s | |||||
| 최대 각속도: | ≥90°/S | |||||
| 추적 기능 | 이동 속도: | 30픽셀/프레임 | ||||
| 표적 이미지 대조: | 8% | |||||
| 표적 이미지 픽셀 (미니) | 4x3 픽셀 | |||||
| 지원 | 기능 손실 없이 안티 옥클루션 | |||||
| 인터페이스 | 의사소통 인터페이스 |
RS422 x2 (TTL 선택) | |||
| 비디오 출력 | HD-SDI x1 | ||||
기계적 도면
회사 프로파일
첸두 온포 테크놀로지 회사2018 년 3 월 설립되었습니다. 그것은 R & D, 지능형 제조 및 고급 광전기 시스템의 서비스에 초점을 맞춘 국가 고기술 기업입니다.HONPHO의 주요 제품은 구형 광전기 실하드 시스템입니다.이 유료 화물은 UAV, 무인선, 무인 차량, 헬리콥터 및 저속 고정 날개 항공기에 널리 배치되어 있습니다. 특히 정찰 및 공격 UAV 및 무장 헬리콥터.HONPHO는 거의 5연구개발, 생산, 운영 및 사무실의 필요를 충족시키기 위해 1000 평방 미터의 공간을 갖추고 있습니다.10명의 고위 학위를 가진 기술 전문가와 4명의 연구원이 HONPHO에 합류합니다.. HONPHO는 국가 및 국가 방위 과학 및 기술 발전의 10 개 이상의 상을 수상했으며 20 개 이상의 지적 재산권을 보유하고 있습니다.우리는 HONPHO를 세계적으로 유명한 광전기 시스템 첨단 기술 기업으로 만드는 데 최선을 다하고 있습니다.
HONPHO 인증서
화면
화면
|
|
