원래 장소:
중국
브랜드 이름:
HONPHO
인증:
ISO9001:2015/GB/T 19001-2016
모델 번호:
TS130CT-02
연락주세요

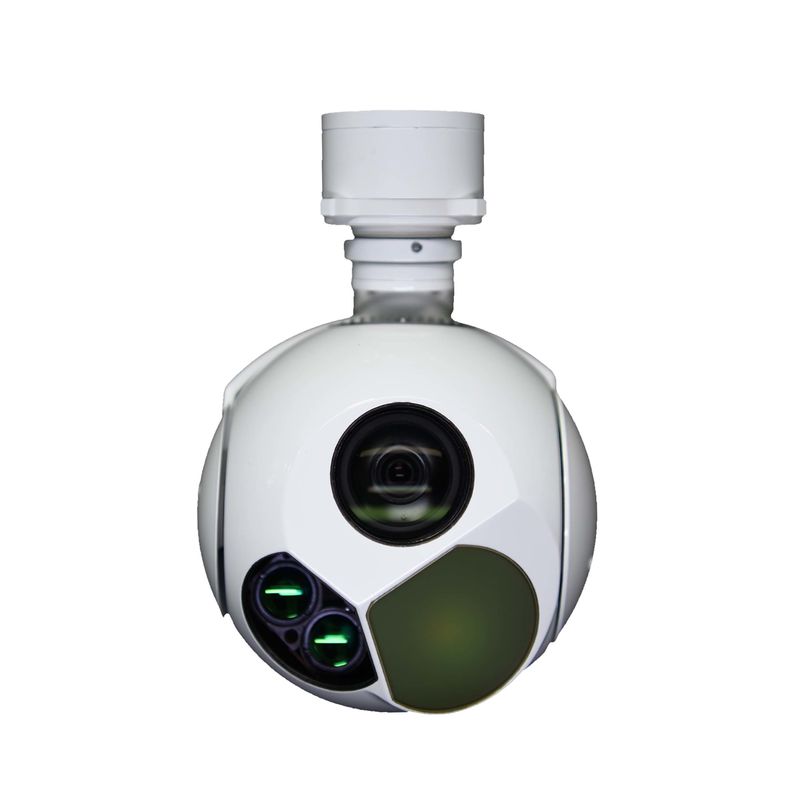

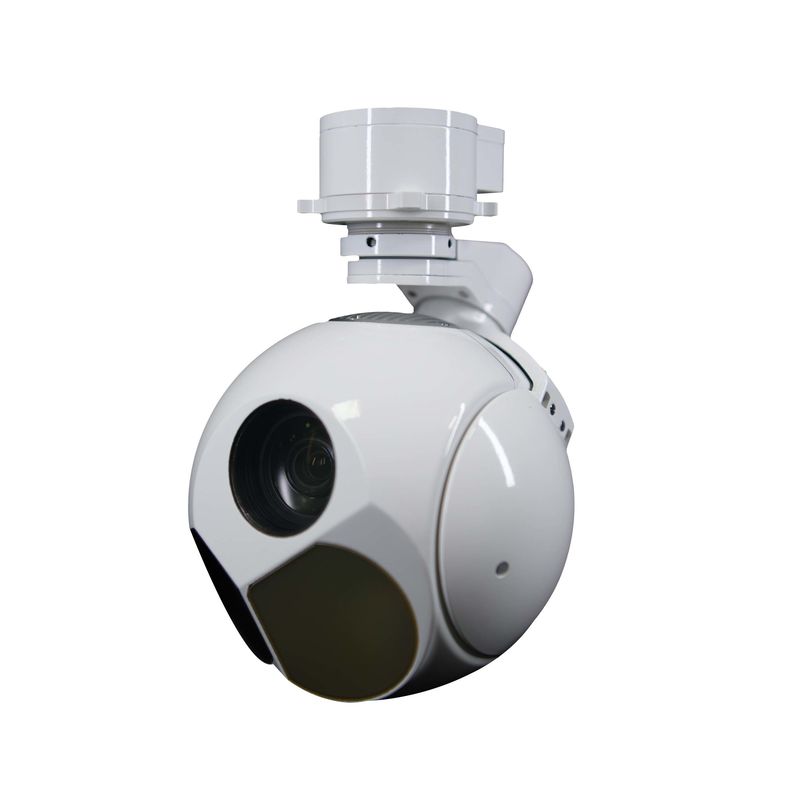

3축 IR EO 센서 UAV 기말 카메라레이저 레인징 기능
TS130CT-02는 가시광선, IR 및 레이저를 포함한 세 개의 조명을 가지고 있으며, 이는 더 넓은 작업 범위를 달성 할 수 있습니다. TS130CT-02는 장거리 감시 및 검사용 기말 카메라입니다.30x 광학 줌을 탑재하고 있습니다..8 란 일산화 카메라와 35mm 12μm IR 열 카메라와 3000m 레이저 원격 측정기를 지원합니다. 안정적인 목표 추적 및 인식을 지원합니다.카메라가 더 나은 알루미늄 합금 가구에 대한 장점이 있습니다, 반 간섭 및 열 분산. 그것은 검사, 감시, 구조 및 기타 도전적인 응용 프로그램과 같은 장거리 임무의 UAV 산업에서 널리 사용됩니다.e 및 다른 산업용.
기능
1- 감지 영역에 대한 적외선 비디오와 이미지를 제공
2높은 정확성 및 시각 축의 안정화
3지상 목표물을 탐지하고 인식할 수 있는 능력
4검색, 추적, 잠금, 안내, 등 작동 모드를 지원
5. 문자 덮개, 사용자 정의 및 표시를 지원
6. 목표 위치 및 레이저 거리를 지원
7자기검사 및결함 진단
8이더넷으로 UDP 제어 및 비디오 (UDP/RTSP) 전송
9IR 유사색 온도 측정
10동영상 및 이미지 저장에 내장
사양
| EO 센서 | 파장 | 00.4μm~0.9μm | |||
| 결의 | 1920x1080 | ||||
| 초점 길이는 | 4.3mm129mm(30X) | ||||
| 수직선 | 630.7°~2.3° | ||||
| 비디오 출력 | HD-SDI ((1080P 30Hz) | ||||
| 거리 | 사람: 탐지 6km; 인식 2km 차량: 탐지 15km; 인식 8km | ||||
| IR 센서 | IR 타입 | LWIR (냉각 없이) |
| 파장 | 8μ14μm | |
| 결의 | 640x512 | |
| 픽셀 | 12um | |
| NETD | 50mk | |
| 초점 길이가 | 35mm/F10 | |
| 수직선 | 12.5o × 10o | |
| 거리 | 사람: 탐지 0.7km; 인식 0.22km 차량: 탐지 4.2km; 인식 1km |
| 레이저 원격 측정기 | 파장 | 905nm/1535nm |
| 성능 | ||
| 범위 거리 | 1.5km ((3km 선택) | |
| 범위 정확성 | ±3 |
| 세르보 시스템 | 회전 한계 | 360o 연속 판, 피치: -110 ° ~ + 10 o | ||||
| 각도 정확도: | ≤2mrad | |||||
| 안정화 정확도 | ≤100μrad ((1σ) ((2°/Hz,1°/Hz 스윙) | |||||
| 최대 각속도 | ≥50°/s | |||||
| 최대 각속도: | ≥90°/S | |||||
| 추적 기능 | 이동 속도: | 30픽셀/프레임 | ||||
| 표적 이미지 대조: | 8% | |||||
| 표적 이미지 픽셀 (미니) | 4x3 픽셀 | |||||
| 지원 | 기능 손실 없이 안티 옥클루션 | |||||
| 인터페이스 | 의사소통 인터페이스 | RS422 x1 (TTL 선택) | |||
| 비디오 출력 | 이더넷 | ||||
사진
기계적 도면
광적 플랫폼 추적 시스템의 작동 원리
추적 시스템은 먼저 목표물을 더 많이 볼 수 있지만 덜 볼 수 있는 모드로 검색하고 목표물의 흔적을 찾을 때 덜 볼 수 있지만 더 많이 볼 수 있는 모드로 전환합니다.추적은 시간이 지남에 따라 움직이는 표적을 찾아내는 과정입니다.추적 시스템은 표적의 움직임에 대한 일련의 사진을 획득하기 위해 광 전자 센서 (예를 들어, 충전 결합 장치 (CCD: 충전 결합 장치)) 를 사용할 때,우리는 이것을 광전자 추적 시스템이라고 부릅니다.광전기 추적 시스템은 일반적으로 복합 축 추적 기술을 사용합니다. 두 개의 드라이브 유닛, 랙과 정밀 추적 단계가 포함됩니다. 첫째로,라크는 안내 신호에 따라 위치 회전 신호를 얻어야 합니다., 그리고 큰 시야장과 낮은 샘플링 주파수를 가진 거친 탐지기에 목표를 표시하고 자신의 회전으로,그리고 큰 이동 범위와 제어 루프의 토크에 의해 구동 낮은 추적 정확성으로 위치 결과를 얻을거친 탐지기의 추적 오류가 감소하면 랙 서버 시스템에서 생성되는 목표 추적의 잔류는 2차 추적에 들어가게됩니다.정밀 추적 플랫폼은 작은 시야 영역과 높은 샘플링 주파수와 함께 미세 탐지기에서 얻은 목표 미만의 양으로 모터를 구동, 그리고 광 축 지향의 최종 정확도는 작은 이동 범위와 높은 추적 정확도로 추적 성능 하에서 얻을 수 있습니다.광적 추적 시스템의 궁극적 인 임무는 장치와 표적 사이의 가시 축 오류를 지속적으로 감소시키는 것입니다..
