원래 장소:
중국
브랜드 이름:
HONPHO
인증:
ISO9001:2015/GB/T 19001-2016
모델 번호:
TS192C-01
연락주세요

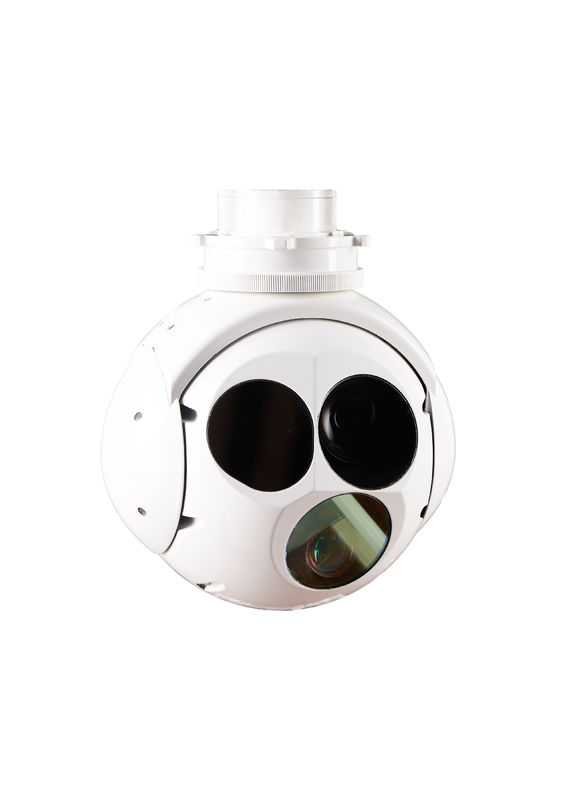

2 축 자동 캡처 전기 광적 추적 시스템
TS192C-01는 주로 안정된 탑, 광학 부하 및 정보 처리 회로로 구성됩니다. 또한 광학 부하는 주로 가시광 광 이미지 모듈에 의해 기능합니다.장파로 냉각되지 않은 적외선 이미지 모듈과 레이저 조명 장치비디오와 이미지의 높은 정밀도를 제공합니다.
기능
1높은 정밀도 로스 안정화
2가시광선과 적외선 이중광선 촬영
3지상 목표물의 탐지 및 식별
4검색, 추적, 잠금, 안내 및 기타 작동 방식
5목표물 탐지 능력
6레이저 조명 및 범위
사양
| EO 센서 | 파장 | 00.4μm~0.9μm |
| 결의 | 1920x1080 | |
| 초점 길이는 | 4.3mm129mm(30X) | |
| 수직선 | 630.7°~2.3° | |
| 비디오 출력 | HD-SDI ((1080P 30Hz) | |
| 거리 | 사람: 탐지 6km; 인식 2km 차량: 탐지 15km; 인식 8km | |
| IR 센서 | IR 타입 | LWIR (냉각 없이) |
| 파장 | 8μ14μm | |
| 결의 | 640x512 | |
| 픽셀 | 12um | |
| NETD | 50mk | |
| 초점 길이가 | 35mm/F10 | |
| 수직선 | 120.4o × 9.9o | |
| 거리 | 목표: 2.3m*2.3m 차량 탐지: 5.7인정: 1.4 |
|
| 레이저 원격 측정기 | 파장 | 1064nm |
| 레이저 에너지 | ≥25mJ | |
| 범위 거리 | 120m~5000m | |
| 범위 정확성 | ≤ 3m | |
| 세르보 시스템 | 회전 한계 | 아지무스: nX360o 연속; 피치: -110° ~+10o |
| 각도 정확도: | ≤2mrad | |
| 안정화 정확도 | ≤100μrad ((1σ) ((2°/Hz,1°/Hz) | |
| 최대 각속도 | ≥60°/s | |
| 최대 각속도: | ≥60°/S | |
| 인터페이스 | 의사소통 인터페이스 |
RS422*2 (TTL 선택) |
| 비디오 출력 | HD-SDI*1 | |
| 일반 | 차원 | ≤Φ172mm×200mm |
| 무게 | ≤2.5kg | |
| 전압 | DC24V ((20V~28V) | |
| 전력 소비 | 평균:≤50W, 최고: ≤100W | |
| 작동 온도 | -20°C~60°C | |
| 저장 온도 | / | |
| 추적 기능 | 이동 속도: | 30픽셀/프레임 |
| 표적 이미지 대조: | 5% | |
| 표적 이미지 픽셀 (미니) | 4x3 픽셀 | |
| 지원 | 기능 손실 없이 안티 옥클루션 |
기계적 도면
냉각되지 않은 LWIR의 설명
냉각되지 않은 열영상 카메라는 특히 냉각되지 않은 적외선 초점 평면 배열의 일률성이 측정 오류에 더 큰 영향을 미치면 민감도와 정확도가 낮습니다..다른 작동 파장: 냉각 적외선 카메라는 물체 간의 작은 온도 차이를 감지하고 짧은 파선 적외선 (SWIR) 에서 작동하는 민감한 적외선 카메라입니다.중파 적외선 (MWIR) 및 장파 적외선 (LWIR) 스펙트럼열차차가 물리적으로 더 높기 때문에목표 습도가 배경과 크게 다르지 않은 장면을 더 쉽게 감지 할 수 있습니다.냉각되지 않은 적외선 카메라는 8-14um 범위의 긴 파동 적외선 (LWIR) 대역에 스펙트럼을 집중시킵니다.
