| MOQ: | 1 |
| 가격: | negotiable |
| 표준 포장: | 공기 충전 건 |
| 공급능력: | 달 당 200 PC |

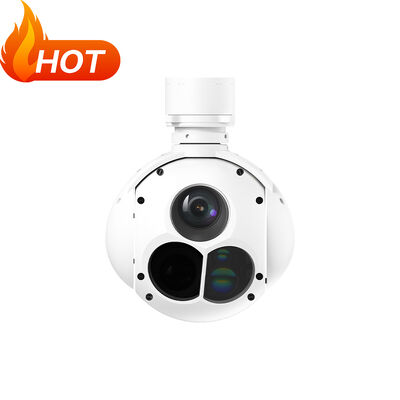

레이저 거리 측정기가 장착된 2축 LWIR 자동 전자 광학 조준 시스템
TS110C는 EO 센서, LWIR(비냉각), 레이저 거리 측정기를 포함한 3개의 센서를 갖춘 2축 전자 광학 짐벌 카메라입니다. 따라서 온도 차이에 따라 카메라의 IWIR 센서를 통해 야간 시야를 확보할 수 있습니다. 그리고 레이저 거리 측정기는 자동적이고 안정적인 조준 프로세스를 실현할 수 있습니다.
기능
1. 감지 영역에 대한 가시 비디오 및 이미지 제공
2. 고정밀 시각 축 안정화 기능
3. 지상 목표물 감지 및 인식 능력
4. 검색, 추적, 잠금, 유도 등 작업 방식 지원
5. 문자 오버레이, 사용자 정의 및 표시 기능
6. 목표 위치 및 레이저 거리 측정 기능
7. 자체 점검 및 고장 진단 기능
사양
| EO 센서 | 파장 | 0.4μm ~ 0.9μm | |||
| 해상도 | 1920x1080 | ||||
| 초점 거리 | 3.3mm ~ 33mm(10X) | ||||
| FOV | 58.2° ~ 6.9° | ||||
| 비디오 출력 | 이더넷 | ||||
| 거리 | 사람: 감지 2km; 인식 0.7km 차량: 감지 5km; 인식 2.7km | ||||
| IR 센서 | IR 유형 | LWIR(비냉각) |
| 파장 | 8 ~ 14μm | |
| 해상도 | 640x512 | |
| 픽셀 | 12um | |
| NETD | 50mk | |
| 초점 거리 | 25mm/F1.0 | |
| FOV | 17.4° × 14° | |
| 거리 | 사람: 감지 0.7km; 인식 0.2km 차량: 감지 4.2km; 인식 1km |
| 서보 시스템 | 회전 제한 | 360° 연속 팬, 피치: -110° ~ +10° | ||||
| 각도 정확도: | ≤2mrad | |||||
| 안정화 정확도 | ≤100μrad(1σ)(2°/Hz, 1°/Hz 스윙) | |||||
| 최대 각속도 | ≥50°/s | |||||
| 최대 각가속도: | ≥90°/S | |||||
| 레이저 거리 측정기 | 파장 | 1535nm |
| 성능 | 3km | |
| 거리 측정 거리 | 50~3000m | |
| 거리 측정 정확도 | ±1 |
| 추적 기능 | 이동 속도: | 30픽셀/프레임 | ||||
| 대상 이미지 대비: | 8% | |||||
| 대상 이미지 픽셀(최소) | 4x3 픽셀 | |||||
| 지원 | 기능 손실 없는 차폐 방지 | |||||
| 인터페이스 | 통신 인터페이스 |
RS422 x1(TTL 옵션) | |||
| 비디오 출력 | 이더넷 | ||||
기계 도면
회사 소개
Chengdu HONPHO Technology Co., Ltd는 2018년 3월에 설립되었습니다. 첨단 광전 시스템의 R&D, 지능형 제조 및 서비스에 주력하는 국가 하이테크 기업입니다. HONPHO의 주요 제품은 구형 광전 페이로드 시스템이며, 이 페이로드는 UAV, 무인 선박, 무인 차량, 헬리콥터 및 저속 고정익 항공기에 널리 사용됩니다. 특히 정찰 및 공격 UAV 및 무장 헬리콥터에 사용됩니다. HONPHO는 R&D, 생산, 운영 및 사무실의 요구를 충족하기 위해 약 5,000 평방 미터의 공간을 보유하고 있습니다. 2명의 국가 선임 전문가, 3명의 박사, 21명의 석사, 10명의 선임 직함의 기술 전문가 및 4명의 연구원을 포함하여 100명 이상의 직원이 HONPHO에 합류했습니다. HONPHO는 국가 및 국방 과학 기술 진보에 대한 10개 이상의 상을 수상했으며 20개 이상의 지적 재산권을 보유하고 있습니다. 우리는 HONPHO를 세계적으로 유명한 광전 시스템 하이테크 기업으로 만들고자 노력하고 있습니다.
HONPHO 인증서
화면
|
|
