| MOQ: | 1 |
| 가격: | negotiable |
| 표준 포장: | 공기 충전 건 |
| 공급능력: | 달 당 30 PC |

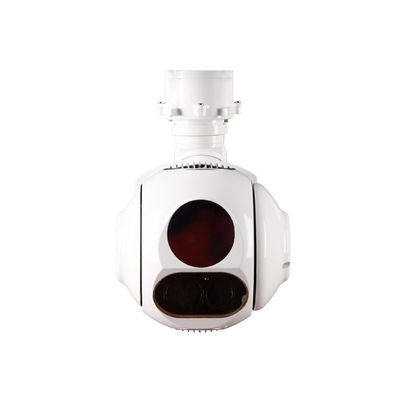

905nm 1000미터 3축 전자 광학 자동 추적 시스템
TS120BT는 강력한 3축 짐벌 카메라로, 자동 추적 시스템과 비행 목표물 추종 기능을 통합했습니다.
기능
1. 감지 영역에 대한 가시 영상 및 이미지 제공
2. 고정밀 시각 축 안정화 기능
3. 지상 목표물 감지 및 인식 기능
4. 검색, 추적, 잠금, 유도 등 작업 방식 지원
5. 문자 오버레이, 사용자 정의 및 표시 기능 포함;
6. 자체 점검 및 고장 진단 기능 포함
7. 목표물 위치 및 레이저 거리 측정 지원
사양
| EO 센서 | 파장 | 0.4μm ~ 0.9μm | |||
| 해상도 | 1920x1080 | ||||
| 초점 거리 | 4.3mm ~ 129mm (30X) | ||||
| FOV | 63.7° ~ 2.3° | ||||
| 비디오 출력 | HD-SDI(1080P 30Hz) | ||||
| 거리 | 사람: 감지 6km; 인식 2km 차량: 감지 15km; 인식 8km | ||||
| 레이저 거리 측정기 | 파장 | 905nm |
| 성능 | 3m~1km | |
| 거리 측정 거리 | 3~1000m | |
| 거리 측정 정확도 | ±3 |
| 서보 시스템 | 회전 제한 | 360° 연속 팬, 피치: -110° ~ +10° | ||||
| 각도 정확도: | ≤2mrad | |||||
| 안정화 정확도 | ≤100μrad(1σ)(2°/Hz, 1°/Hz 스윙) | |||||
| 최대 각속도 | ≥50°/s | |||||
| 최대 각가속도: | ≥90°/S | |||||
| 추적 기능 | 이동 속도: | 30픽셀/프레임 | ||||
| 대상 이미지 대비: | 8% | |||||
| 대상 이미지 픽셀(최소) | 4x3 픽셀 | |||||
| 지원 | 기능 손실 없는 차폐 방지 | |||||
| 인터페이스 | 통신 인터페이스 |
RS422 x2(TTL 옵션) | |||
| 비디오 출력 | HD-SDI x1 | ||||
그림
기계 도면
회사 소개
Chengdu HONPHO Technology Co., Ltd는 2018년 3월에 설립되었습니다. 첨단 광전 시스템의 R&D, 지능형 제조 및 서비스에 주력하는 국가 하이테크 기업입니다. HONPHO의 주요 제품은 구형 광전 페이로드 시스템으로, UAV, 무인 선박, 무인 차량, 헬리콥터 및 저속 고정익 항공기에 널리 사용됩니다. 특히 정찰 및 공격 UAV와 무장 헬리콥터에 사용됩니다. HONPHO는 R&D, 생산, 운영 및 사무실의 요구 사항을 충족하기 위해 약 5,000 평방 미터의 공간을 보유하고 있습니다. 2명의 국가 선임 전문가, 3명의 박사, 21명의 석사, 10명의 선임 직함의 기술 전문가 및 4명의 연구원을 포함하여 100명 이상의 직원이 HONPHO에 합류했습니다. HONPHO는 10개 이상의 국가 및 국방 과학 기술 진보 상을 수상했으며 20개 이상의 지적 재산권을 보유하고 있습니다. 우리는 HONPHO를 세계적으로 유명한 광전 시스템 하이테크 기업으로 만들고자 노력하고 있습니다.
HONPHO 인증서
화면
화면
화면
화면
|
|
