905nm 1000m 2축 전자 광학 드론 시스템 EO 센서

2축 자이로 안정화 짐벌

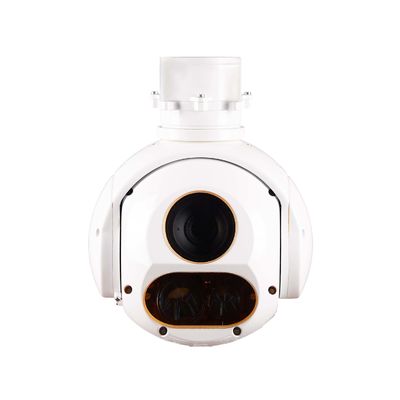

TS120B 광전 포드는 2축 자이로 안정화 플랫폼을 채택하고, 360도 연속 회전을 실현하기 위해 전도성 슬립 링을 장착했으며, 30배 고화질 가시광선 카메라와 레이저 거리 측정기를 내장하고 있습니다.
주로 공중 지상 영상 감지, 식별, 추적, 거리 측정 및 위치 결정에 사용되며, 공중 매핑, 모니터링 및 정찰의 요구 사항을 충족합니다.

 기능

a) 감지 영역의 가시 비디오 이미지 제공;
b) 고정밀 시각 축 안정화 기능;
c) 지상 목표물을 감지하고 식별하는 능력;
d) 검색, 추적, 잠금, 안내 및 기타 작동 모드;
e) 문자 중첩 사용자 정의 및 표시 기능;
f) 목표 위치 기능;
g) 레이저 거리 측정 기능;
h) 자체 점검 및 고장 진단 기능.

 가시 줌 카메라

a) 작동 대역: 0.4μm~0.9μm;
b) 검출기 픽셀 수: 1920×1080;
c) 초점 거리: 4.3mm~129mm, 광학 30배 연속 줌;
d) 연속 줌 수평 시야: 63.7 ~ 1.1;
e) 비디오 출력: HD-SDI, 1080P, 30Hz.

레이저 거리 측정

a) 작동 파장: 905nm;
b) 거리 측정 정확도: 3m;
c) 거리 측정 빈도: 1Hz;
d) 레이저 거리 측정 거리: 3 ~ 1000 m.

서보 성능 지표

a) 회전 범위
방위축: n×360° 연속 회전.
피치축: -110 ~+10 (수평 방향에서 0, 위쪽 방향에서 양수)
b) 각도 측정 정확도: ≤2mrad;
c) 안정성 정확도: ≤ 100 rad (1 σ) (2/1 Hz, 1/2 Hz 스윙);
d) 최대 각속도: ≥ 50/s;
e) 최대 각가속도: ≥ 90/s2.

추적 성능 지표

a) 픽셀 편차 업데이트 속도: 50hz;
b) 추적 속도: 30 픽셀/프레임;
c) 최소 목표물 대비: 8%;
d) 최소 목표물 영상 크기: 4×3 픽셀;
e) 목표물 영상의 롤링, 급격한 감소 또는 확대의 경우, 미끄러지거나 손실되지 않고 추적할 수 있는 능력;
f) 구름 및 지상 장면과 같은 단기적인 폐색이 제거된 후 목표물을 자동으로 다시 캡처하는 기능이 있습니다.

전기 사양

a) 통신 인터페이스: 1 RS422;
b) 비디오 인터페이스: 1 채널 HD-SDI.

전원 공급 장치 특성

a) 공칭 DC 전압: 12V;
b) 정상 전원 공급 전압 범위: 10V~14V;
c) 평균 전력 소비: ≤15W;
d) 최대 전력 소비: ≤30W.

인터페이스 정의

3.1 기계적 인터페이스
기계적 설치 인터페이스는 그림을 참조하십시오.


그림 1 기계적 인터페이스

3.2 전기적 인터페이스
광전 구체에는 두 종류의 커넥터가 있으며, 전원 공급 및 통신에는 직사각형 커넥터가 사용되고 비디오 전송에는 RF 커넥터가 사용됩니다. 인터페이스 정의는 표 1, 표 2를 참조하십시오.

표 1 직사각형 커넥터 정의 (J30-15ZK)

표 2 비디오 인터페이스 (MCX-KYH81)
